机器人学入门笔记

机器人学主要包含三个方面：

• 描述一个物体的坐标
• 运动学
  • 顺运动学：根据肌肉等的状态知道“手”的位置和动作
  • 逆运动学：根据想要的动作，逆解出肌肉的状态
• 运动轨迹问题

旋转矩阵

描述一个平面中的物体需要三个自由度，即 $x$ 轴、$y$ 轴和转动，同理，描述三维中的物体就需要六个自由度，即 $x$ 轴、$y$ 轴、$z$ 轴和三种相应的转动。

要描述一个三维空间的物体，可以在质心标记它的位置，要记录它的转动形态，就可以在质心上建立三个坐标（body frame），然后计算它们和世界坐标（world frame）的投影：

其中，$^A_BR$ 表示 body frame $B$ 对 world frame $A$ 的坐标，依次用 $X$、$Y$、$Z$ 的 column vector （长度都是 1）表示，也表示三主轴对 frame $A$ 的投影。叫做旋转矩阵。

可以得到一个特性：

$$\begin{align*} {}^{A}_{B}R &= \begin{bmatrix} \hat{X}_A \cdot \hat{X}_B & \hat{X}_A \cdot \hat{Y}_B & \hat{X}_A \cdot \hat{Z}_B \\ \hat{Y}_A \cdot \hat{X}_B & \hat{Y}_A \cdot \hat{Y}_B & \hat{Y}_A \cdot \hat{Z}_B \\ \hat{Z}_A \cdot \hat{X}_B & \hat{Z}_A \cdot \hat{Y}_B & \hat{Z}_A \cdot \hat{Z}_B \end{bmatrix} \\ &= \begin{bmatrix} \hat{X}_B \cdot \hat{X}_A & \hat{Y}_B \cdot \hat{X}_A & \hat{Z}_B \cdot \hat{X}_A \\ \hat{X}_B \cdot \hat{Y}_A & \hat{Y}_B \cdot \hat{Y}_A & \hat{Z}_B \cdot \hat{Y}_A \\ \hat{X}_B \cdot \hat{Z}_A & \hat{Y}_B \cdot \hat{Z}_A & \hat{Z}_B \cdot \hat{Z}_A \end{bmatrix} \\ &= \begin{bmatrix} \hat{X}_B \cdot \hat{X}_A & \hat{X}_B \cdot \hat{Y}_A & \hat{X}_B \cdot \hat{Z}_A \\ \hat{Y}_B \cdot \hat{X}_A & \hat{Y}_B \cdot \hat{Y}_A & \hat{Y}_B \cdot \hat{Z}_A \\ \hat{Z}_B \cdot \hat{X}_A & \hat{Z}_B \cdot \hat{Y}_A & \hat{Z}_B \cdot \hat{Z}_A \end{bmatrix}^ T \\ &= ({}^{B}_{A}R)^{T} \end{align*} \\ \Rightarrow \boxed{^A_BR= {}^{B}_{A}R^{T}}$$

而且显然可以得到：

$$^A_B R^ T \cdot ^A_BR^T =I_3$$

所以旋转矩阵属于正交矩阵，它的逆可以很简单地得到：

$$R^{-1}=R^T$$

正交矩阵的行列式 $|R|=\pm 1$，

• 当 $|R|=1$ 时，该操作为纯旋转
• 当 $|R|=-1$ 时，该操作为反射，包含了镜像，改变了坐标系的手性

---

另外，虽然这里 $R$ 有九个数字，但是它需要满足：

• 组成它们的方向向量模长为 1
• 方向向量互相垂直

这就嵌入了六个条件，相当于九元方程组已经有了六个确定的方程，还剩三个方程组，也就和“需要三个自由度”是等价的了。

Fixed angle 旋转

Fixed angle 旋转指的是这个物体依次绕空间中固定不动的坐标轴（world frame）进行旋转，最后也可以得到一个旋转矩阵。

绕固定坐标系 $X,Y,Z$ 轴旋转角度 $\alpha,\beta,\gamma$，则对应的基本旋转矩阵为：

$$R_x(\alpha)= \begin{bmatrix} 1 & 0 & 0\\ 0 & \cos\alpha & -\sin\alpha\\ 0 & \sin\alpha & \cos\alpha \end{bmatrix} \\ R_y(\beta)= \begin{bmatrix} \cos\beta & 0 & \sin\beta\\ 0 & 1 & 0\\ -\sin\beta & 0 & \cos\beta \end{bmatrix} \\ R_z(\gamma)= \begin{bmatrix} \cos\gamma & -\sin\gamma & 0\\ \sin\gamma & \cos\gamma & 0\\ 0 & 0 & 1 \end{bmatrix}$$

若使用 Fixed angle，按绕 $X$轴、$Y$ 轴、$Z$ 轴的旋转顺序分别旋转角度 $\alpha,\beta,\gamma$，它的整体旋转矩阵为

$$\begin{align*} R &= R_z(\gamma)\,R_y(\beta)\,R_x(\alpha)\\ &= \begin{bmatrix} \cos\gamma & -\sin\gamma & 0\\ \sin\gamma & \cos\gamma & 0\\ 0 & 0 & 1 \end{bmatrix}\cdot \begin{bmatrix} \cos\beta & 0 & \sin\beta\\ 0 & 1 & 0\\ -\sin\beta & 0 & \cos\beta \end{bmatrix} \cdot\begin{bmatrix} 1 & 0 & 0\\ 0 & \cos\alpha & -\sin\alpha\\ 0 & \sin\alpha & \cos\alpha \end{bmatrix} \\&= \begin{bmatrix} c_\gamma c_\beta & c_\gamma s_\beta s_\alpha - s_\gamma c_\alpha & c_\gamma s_\beta c_\alpha + s_\gamma s_\alpha \\ s_\gamma c_\beta & s_\gamma s_\beta s_\alpha + c_\gamma c_\alpha & s_\gamma s_\beta c_\alpha - c_\gamma s_\alpha \\ - s_\beta & c_\beta s_\alpha & c_\beta c_\alpha \end{bmatrix} \text{，其中，$c_\theta=\cos\theta, s_\theta=\sin\theta$} \\&=\textcolor{red}{ \begin{bmatrix} r_{11} & r_{12} & r_{13}\\ r_{21} & r_{22} & r_{23}\\ r_{31} & r_{32} & r_{33}\\ \end{bmatrix}} \end{align*}$$

那么同时也可以通过得到的 $R=\begin{bmatrix} r_{11} & r_{12} & r_{13}\\ r_{21} & r_{22} & r_{23}\\ r_{31} & r_{32} & r_{33}\\ \end{bmatrix}$，反推出三个角的值。当 $\beta\ne 90\degree$ 时^[1]，可以得到下面的解：

$$\begin{align*} \beta &= \mathrm{atan2}(-r_{31}, \sqrt{r_{11}^2+r_{21}^2}),\\ \alpha &= \mathrm{atan2}(r_{21} / c_\beta, r_{11} / c_\beta),\\ \gamma &= \mathrm{atan2}(r_{32} / c_\beta, r_{33} / c_\beta) \end{align*}$$

$\beta=\pm 90\degree$ 时可以得到其中一组比较特别的解：

$$\begin{cases} \beta=90\degree \\ \alpha=0\\ \gamma=\mathrm{atan2}(r_{12}, r_{22}) \end{cases} \qquad \begin{cases} \beta=-90\degree \\ \alpha=0\\ \gamma=-\mathrm{atan2}(r_{12}, r_{22}) \end{cases}$$

另外需要注意，虽然描述顺序是 $X \rightarrow Y \rightarrow Z$，但矩阵乘法顺序是从右往左的，因为后发生的旋转在左侧。

Euler angle 旋转

Euler angle 旋转就是绕当前坐标轴 $Z$、$Y$、$X$ 进行旋转，注意这里的轴是物体自己的轴，会随旋转变化。

它可以和 fixed angle 旋转对应起来：

$$\text{Fixed } XYZ \equiv \text{Euler } ZYX$$

但是一般使用 $ZYZ$ Euler angle 旋转来举例。例如旋转过程为：

• 绕 $Z$ 轴旋转 $\alpha$，
• 绕新的 $Y$ 轴旋转 $\beta$，
• 绕新的 $Z$ 轴旋转 $\gamma$，

就可以得到对应的旋转矩阵，注意这里是先旋转的操作放在左边了：

$$R = R_z(\alpha)\,R_y(\beta)\,R_z(\gamma)$$

同理可以得到解：

$$\begin{cases} \beta &= \mathrm{atan2}(\sqrt{r_{31}^2+r_{32}^2}, r_{33})\ne 0\\ \alpha &= \mathrm{atan2}(r_{23} / s_\beta, r_{13} / s_\beta)\\ \gamma &= \mathrm{atan2}(r_{32} / s_\beta, -r_{31} / s_\beta) \end{cases} \qquad \begin{cases} \beta&=90\degree \\ \alpha&=0\\ \gamma&=\mathrm{atan2}(-r_{12}, r_{11}) \end{cases} \qquad \begin{cases} \beta&=180\degree \\ \alpha&=0\\ \gamma&=-\mathrm{atan2}(r_{12}, -r_{11}) \end{cases}$$

Homogeneous transformation matrix

那要同时表示移动和转动该怎么办呢？把它们放在同一个矩阵里面就好了：

$${}^{A}_{B}T = \begin{bmatrix} ^A_BR & ^A p_B \\ 0 & 1 \end{bmatrix} = \begin{bmatrix} r_{11} & r_{12} & r_{13} & p_x \\ r_{21} & r_{22} & r_{23} & p_y \\ r_{31} & r_{32} & r_{33} & p_z \\ 0 & 0 & 0 & 1 \end{bmatrix}$$

其中，

• $R$ 表示坐标系 $B$ 相对于 $A$ 的旋转
• $p$ 表示坐标系 $B$ 在 $A$ 坐标系中的位置

如果点 $P$ 在坐标系 $B$ 中表示为 $_BP$，则在坐标系 $A$ 中为

$$_AP = {}^{A}_{B}T\cdot_AP$$

也就是说，

$$\begin{bmatrix} x_A\\y_A\\z_A\\1 \end{bmatrix} = \begin{bmatrix} R & p\\ 0 & 1 \end{bmatrix} \begin{bmatrix} x_B\\y_B\\z_B\\1 \end{bmatrix}$$

展开得到，

$$p_A = R\,p_B + p$$

主要的性质就是多个坐标变换可以通过矩阵乘法组合。例如

$${}^{A}_{C}T = {}^{A}_{B}T \, {}^{B}_{C}T$$

同时它的逆为 $^A_BT^{-1}= \begin{bmatrix} ^A_BR^T & -^A_BR^T p_B\\ 0 & 1 \end{bmatrix}$。

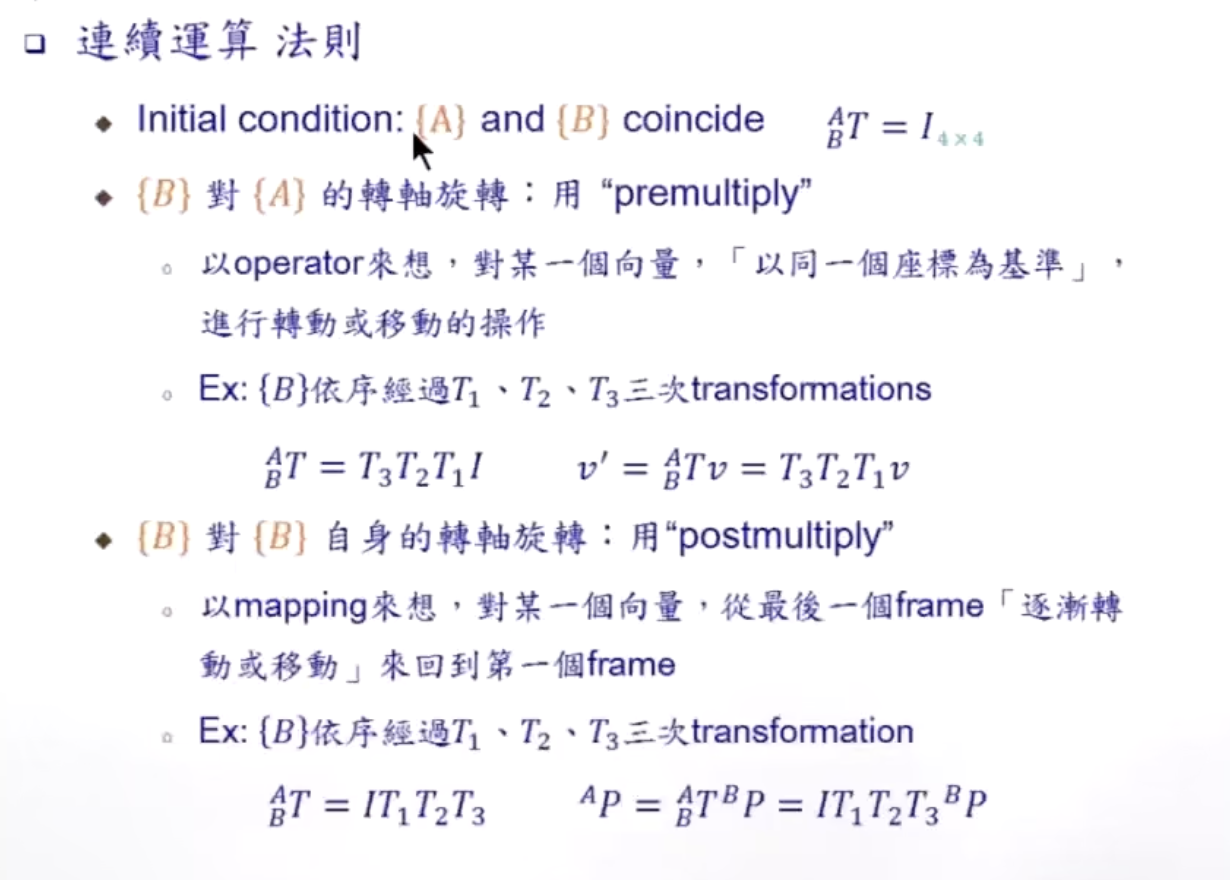

乘法规则

主要是为了区分两种情况：

1. 相对于固定坐标系旋转（premultiply）
2. 相对于自身坐标系旋转（postmultiply）

这两个不同就决定了矩阵应该左乘还是右乘，本质上就和之前的两种旋转一样。

顺向运动学

所谓运动学，就是只讨论运动状态本身，而不涉及到产生运动的力，也就是讨论位移（$x$）、速度（$v$）、加速度（$a$）、时间（$t$）之间的关系。顺向运动学则是通过每个“关节”的性质，推算出它们之间的几何关系，从而计算出末端执行器的状态和位置。

$$\begin{align*} v&=\frac{\mathrm d x}{\mathrm d t}\\ a&=\frac{\mathrm d v}{\mathrm d t}\\ a&=\frac{\mathrm d^2 x}{\mathrm d t^2}\\ v\mathrm dv&=a\mathrm dx \end{align*}$$

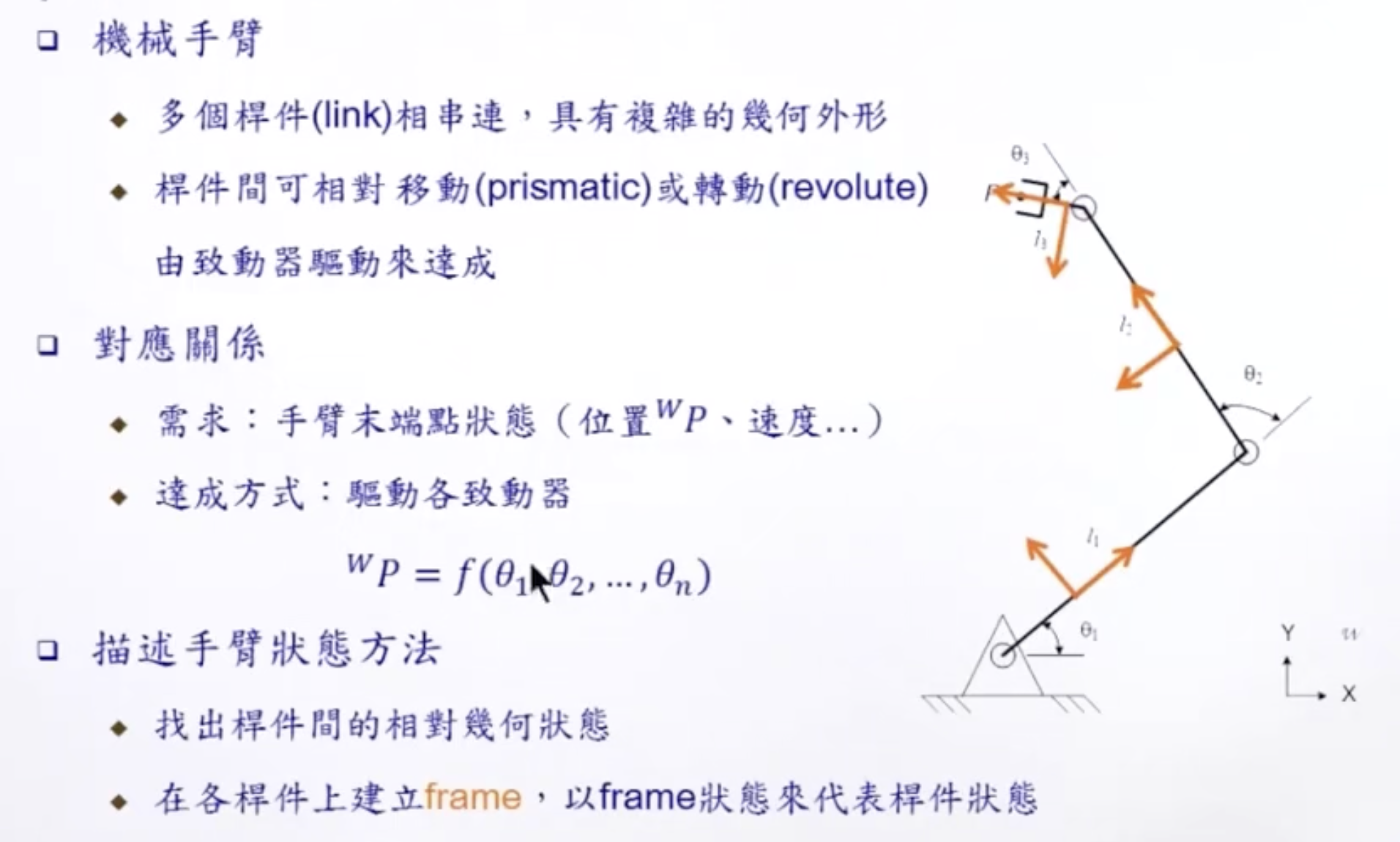

对于机械臂来说，就可以把它拟合成下面的形式：

手臂几何描述和 DH 表示法

在机器人手臂的几何建模中，需要描述连杆（link）和关节（axis）的几何关系，有了这样的建模我们才能计算出顺运动学的结果。

每个关节需要四个参数：

• $a_i$：连杆长度，异面直线仅有一条公垂线段，这指的就是这条垂线段的长度
• $\alpha_i$：连杆扭角，两个关节轴之间的夹角，垂线方向上看两个 axes 之间形成的角度

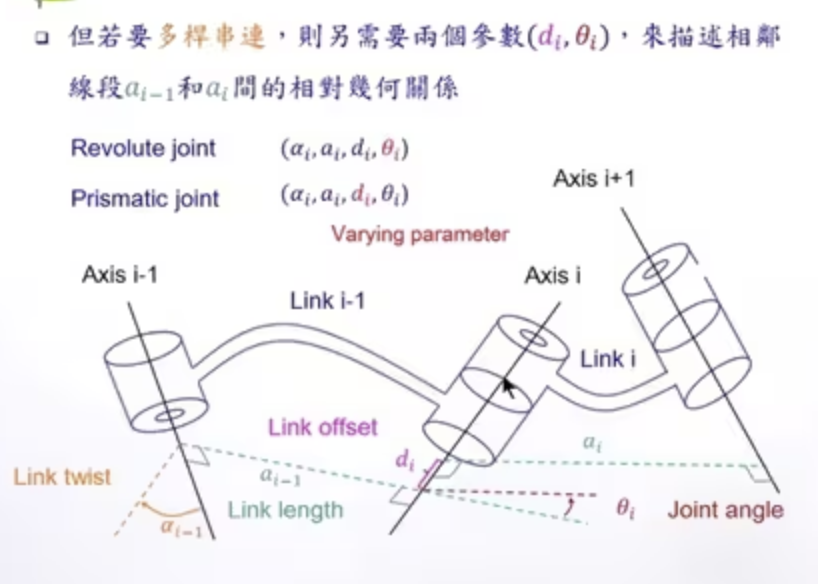

有了这两个参数足以应付一个杆连接的情况了，但是多杆连接就需要更多参数来描述：

• $d_i$：连杆偏移，用于描述关节之间沿关节轴方向的距离

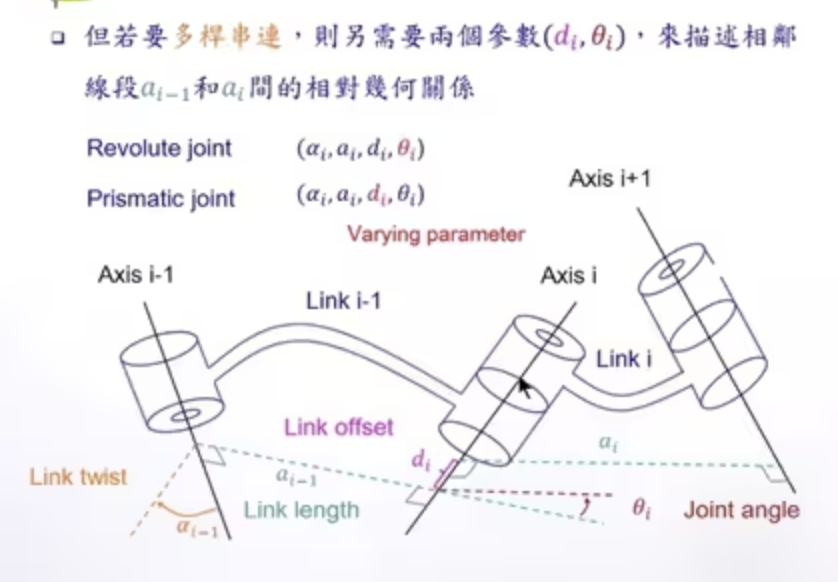

• $\theta_i$：关节角，如图所示

建立坐标系

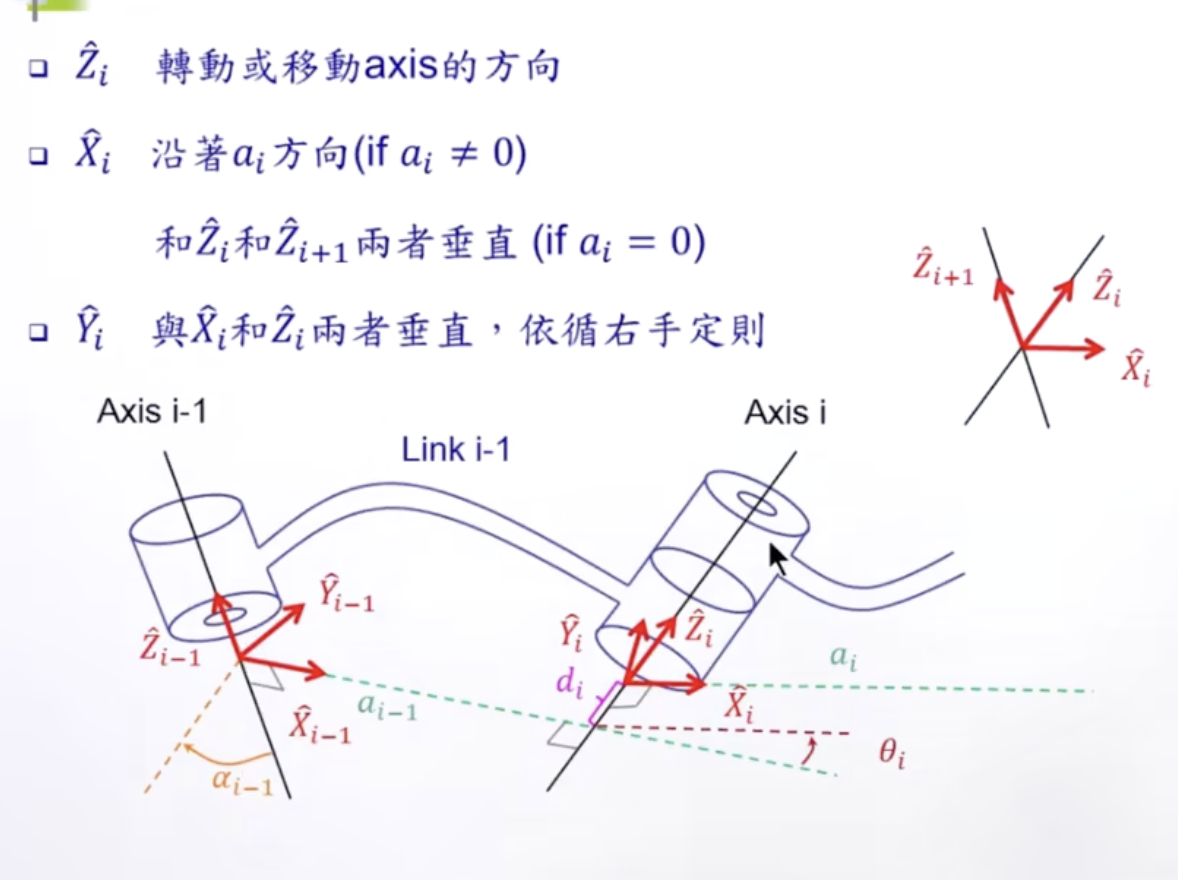

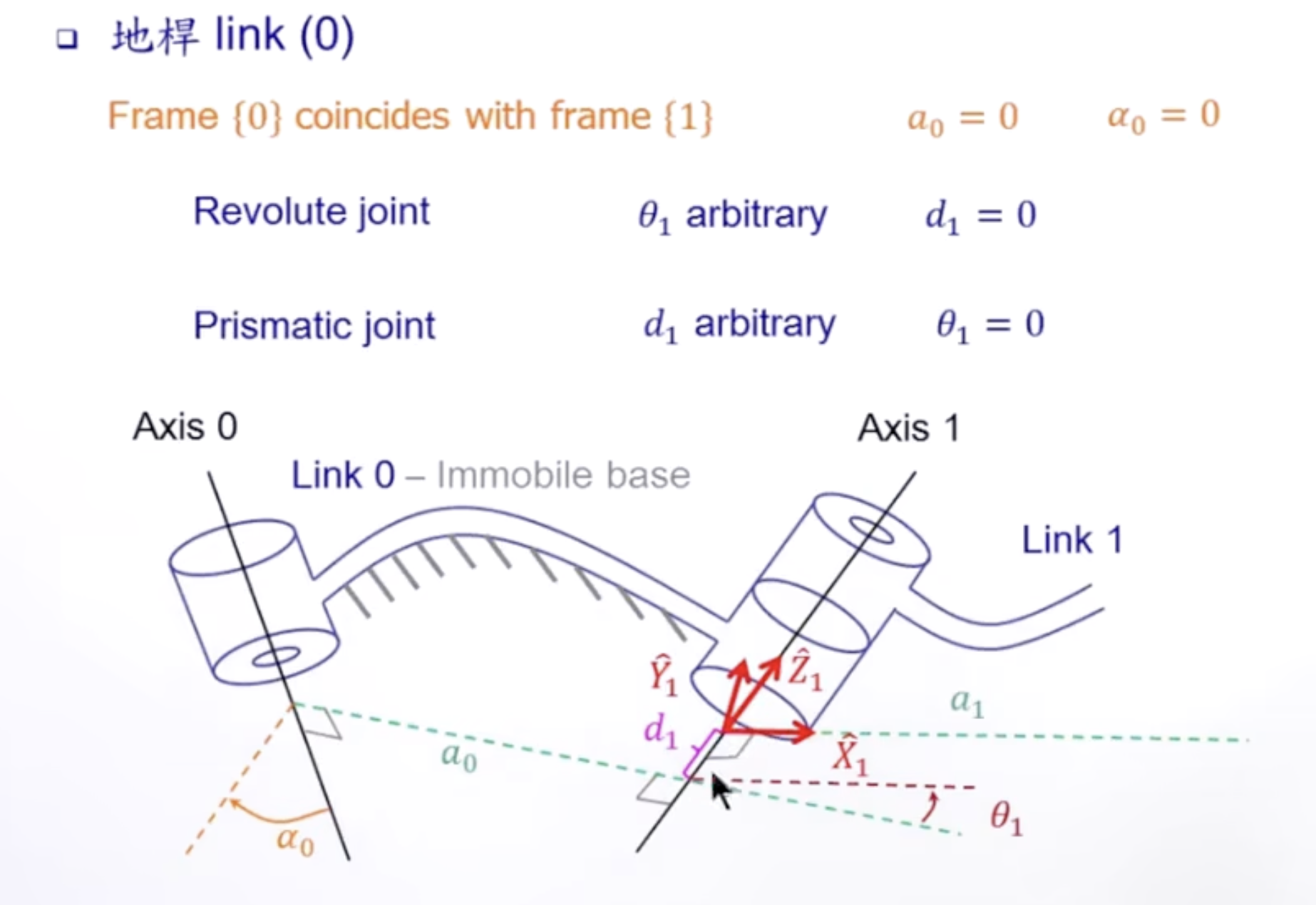

有了这四个参数还需要建立坐标系，才能描述出变换矩阵，建立坐标系的规则如下：

Denavit-Hartenberg 表示法

通过这四个参数，构造的齐次变换矩阵如下：

$$T_i = \begin{bmatrix} \cos\theta_i & -\sin\theta_i\cos\alpha_i & \sin\theta_i\sin\alpha_i & a_i\cos\theta_i \\ \sin\theta_i & \cos\theta_i\cos\alpha_i & -\cos\theta_i\sin\alpha_i & a_i\sin\theta_i \\ 0 & \sin\alpha_i & \cos\alpha_i & d_i \\ 0 & 0 & 0 & 1 \end{bmatrix}$$

然后就可以通过连乘得到末端位置了：

$$T = T_1 T_2 \dots T_n$$

逆向运动学

给予特定的位置和姿态，反推出所有关节的相关参数。

两个概念：

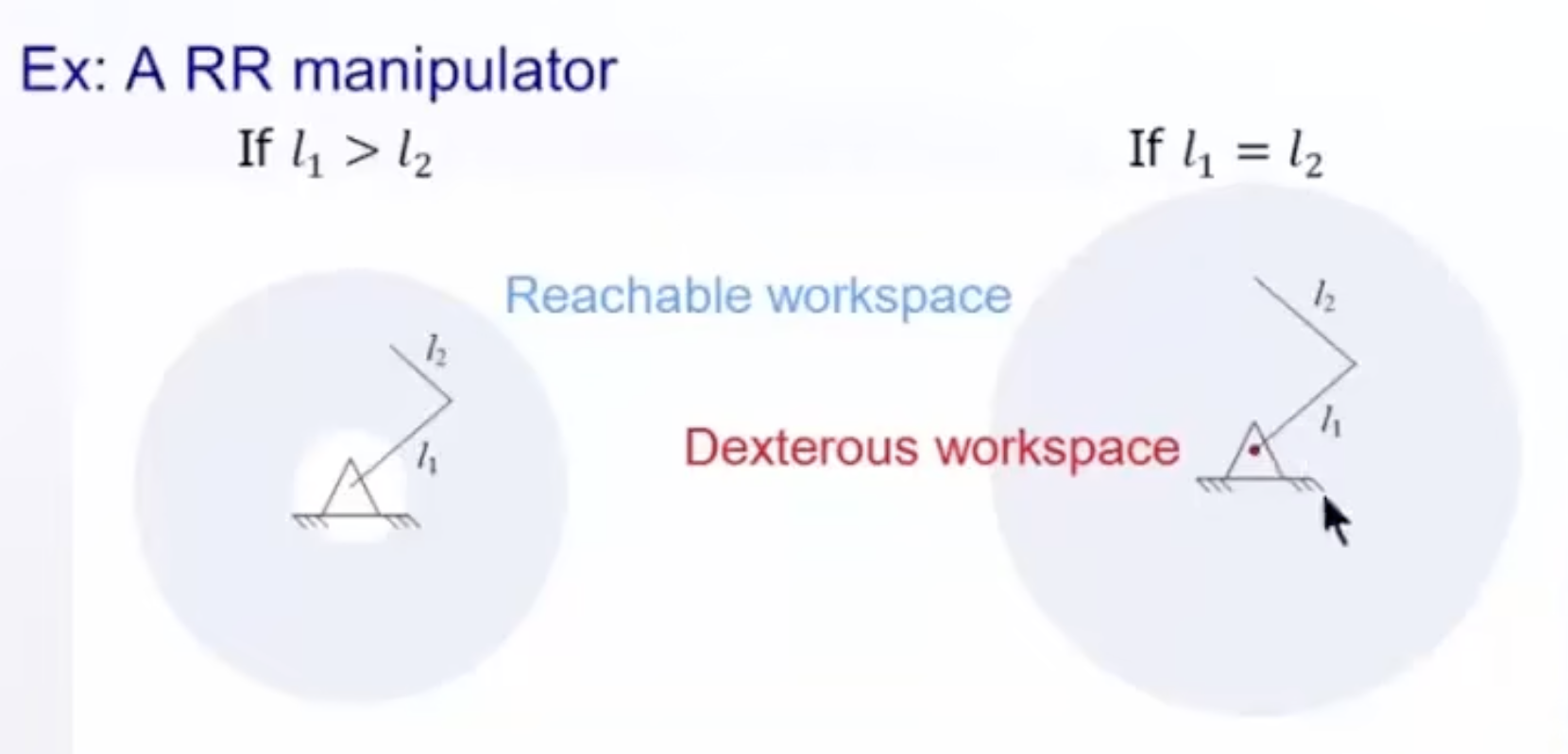

• 可达工作空间，Reachable workspace：手臂可以用至少一种的姿态到达的位置

• 灵巧工作空间，Dexterous workspace：手臂可以用任何的姿态到达的位置

• $$W_\text{dexterous} \subseteq W_\text{reachable}$$

以及子空间，Subspace，即运动集合或姿态集合的子空间。

---

因为逆向运动学的方程是一个非线性超越方程^[2]，所以虽然有六个方程六个未知数，也不代表只有一组解。另外，如果机械臂本身有几何限制的话，这也不代表着某一组解是可行解。我们也要从多重解中，找到一个最适合的解，最快，或是能避开障碍物。

解这个方程方法很多，既可以用几何解也可以用代数解、数值解。

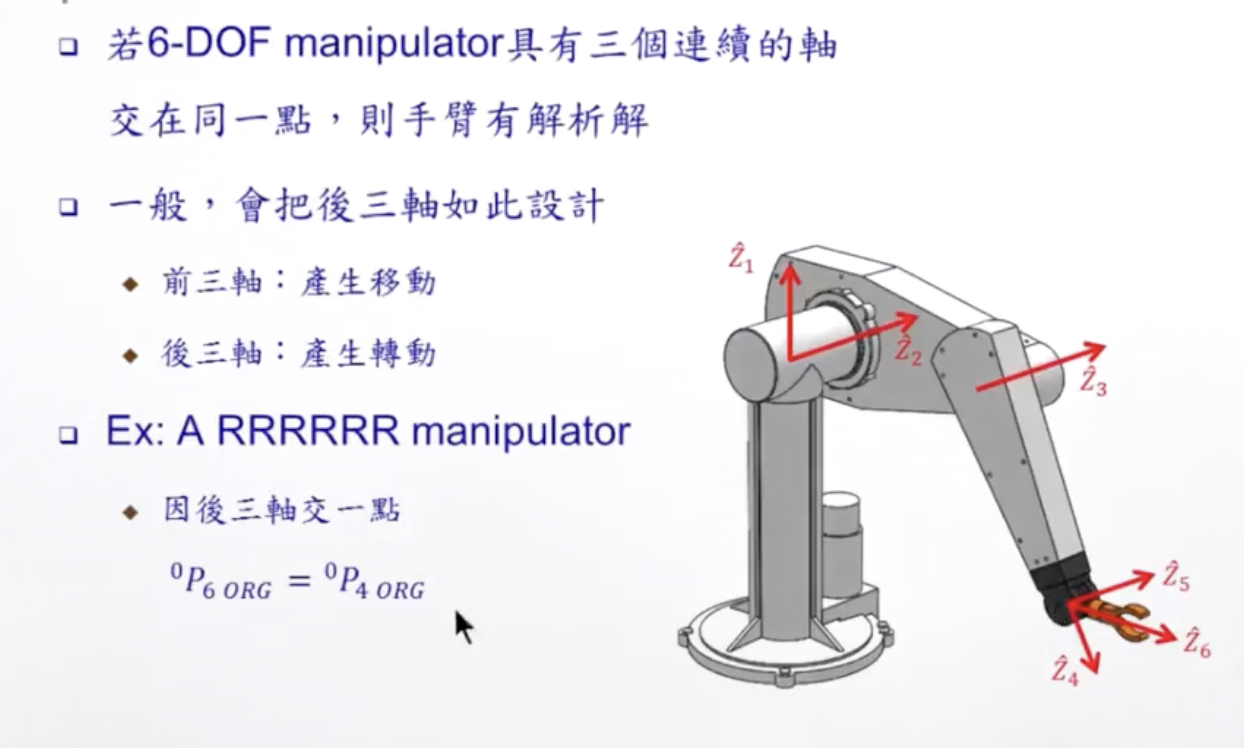

Pieper’s solution

如果一个六自由度机械臂满足以下条件之一，则逆运动学可以解析求解：

1. 最后三个关节轴相交于一点（球形腕，spherical wrist）
2. 最后三个关节轴互相平行

为什么呢？因为当最后三个关节轴交于一点时：

• 前三个关节只决定末端位置
• 后三个关节只决定末端姿态

这样就可以把逆运动学问题 分解成两个独立问题：

1. 求腕中心位置
2. 求末端姿态

具体的运算过程省略，和之前大同小异，爆算即可。

参考和注解

参考

https://www.bilibili.com/video/BV1v4411H7ez。

注释

1. 因为等于 90 度的时候这个解就不唯一了，这个叫万向节锁。 ↖
2. 很显然是因为里面有三角函数。 ↖
